01 / 40

SEMANTIC ENGINEERING / NUCLEAR POWER

本体在核电工程应用研究

从语义挑战、标准底座、配置控制到 AI + 数字孪生的核电工程路线图。

2026.05

← → / ESC / B

02 / 40

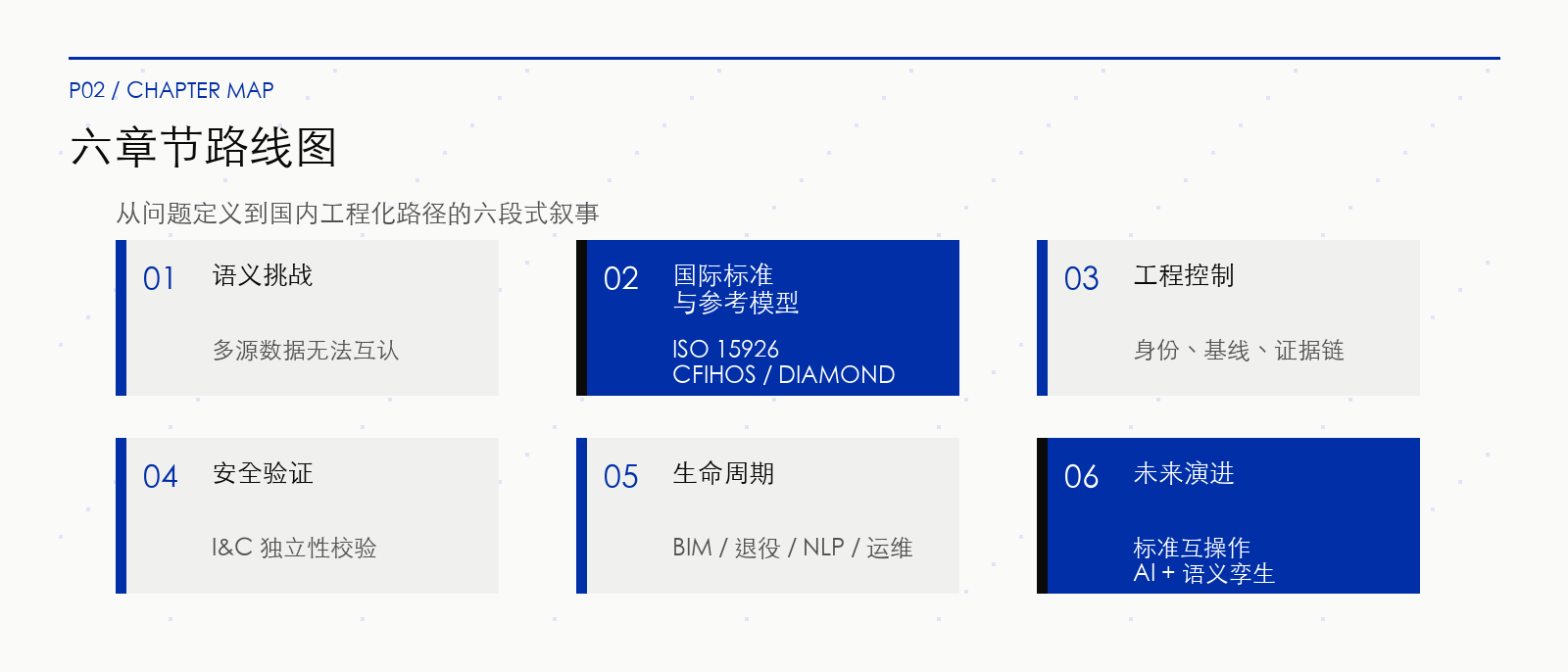

00 / 目录

核电工程为什么需要语义底座

报告内容被拆成六段：问题、标准、配置、验证、生命周期、未来演进。

01

语义挑战：数据多源、长生命周期、强合规

02

国际标准与参考模型：ISO 15926 / CFIHOS / DIAMOND

03

工程控制：唯一身份、配置基线、法规证据链

04

安全验证：I&C 纵深防御与独立性校验

05

生命周期场景：BIM、退役、NLP、运维、核保障

06

未来演进

六个章节按路线图推进：先界定语义问题，再建立国际标准与参考模型，最后进入 AI + 数字孪生落地。

03 / 40

01

CHAPTER 01 · Problem

语义挑战

核电的数字化难题，不是数据不够，而是语义不能互认。

01

数据多源异构

02

生命周期极长

03

安全合规刚性

From document management to semantic knowledge

04 / 40

01 / 语义挑战

文档中心模式正在接近上限

设计意图、工程决策依据和隐性经验，被锁在 PDF、CAD、旧系统与个人知识里。

01

多源异构

三维 CAD、PDF 规范、CMMS、历史数据库、技术文件采用不同语义。

02

生命周期超长

从研发设计到退役，系统状态跨越数十年甚至上百年。

03

安全合规刚性

许可证基准、质保链条与配置控制要求证据可复现。

本体的价值，是把数据集成提升为知识级理解。

05 / 40

01 / Why now

为什么现在进入本体窗口期

全球核电增长、许可周期压缩与安全监管共同推高语义一致性要求。

DRIVER 01

装机增长

全球核电装机正向 400GW 规模跨越，工程复制能力变成关键。

400GW

DRIVER 02

周期压缩

许可审批、建造和交付周期要求更短，人工追溯难以支撑。

N×

DRIVER 03

监管加强

安全、环保、质保与防更改要求要求完整证据链。

100%

06 / 40

01 / 本体定义

本体把工程知识拆成六类可计算对象

Classes、Relations、Attributes 与 Individuals 不再只是术语，而是工程推理的最小单元。

01

概念

系统、设备、房间、文档、安全列等领域对象。

02

关系

属于、连接、隔离、依赖、同一身份、版本演化。

03

属性

抗震等级、环境鉴定、压力边界、制造资质。

04

实例

具体阀门、测点、电缆、机柜和构筑物。

05

规则

法规、技术规范、设计基准和安全约束。

06

推理

自动发现冲突、缺失证据和合规链断点。

07 / 40

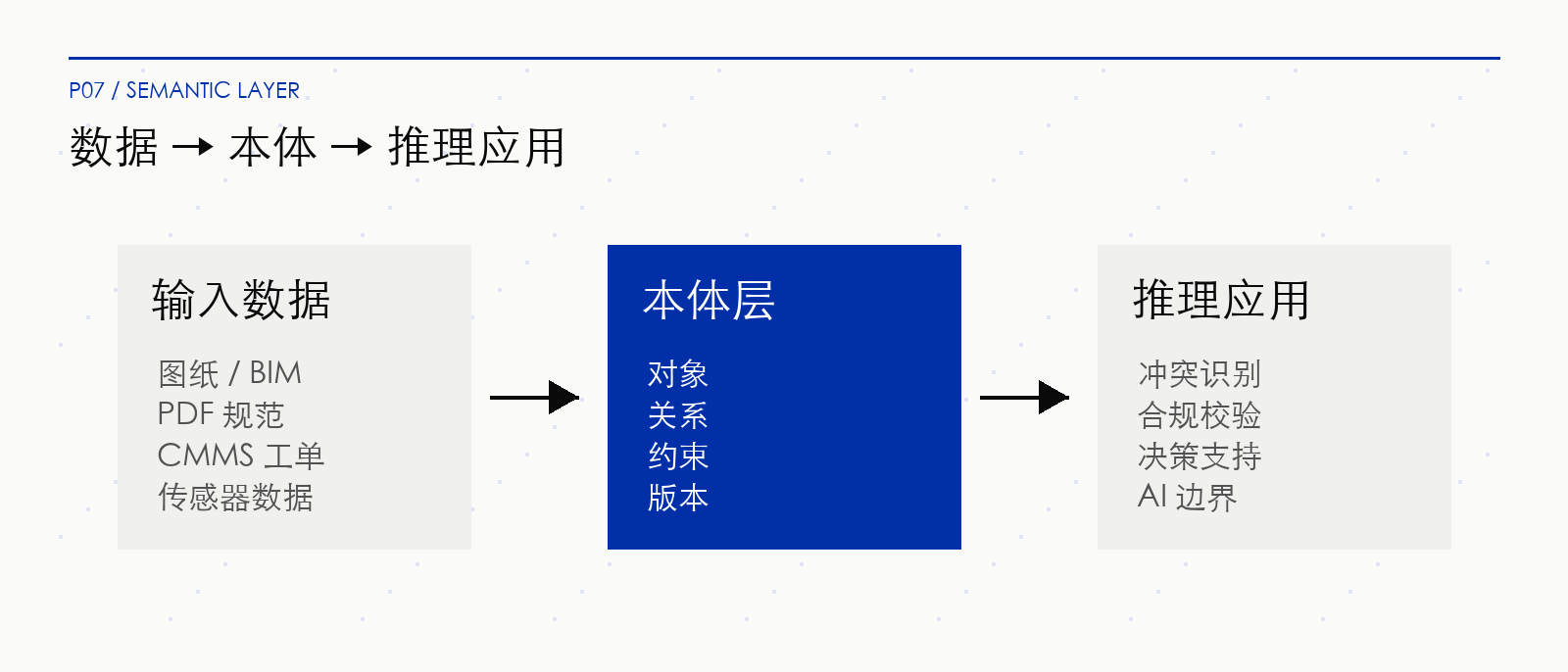

01 / 语义层

本体是数字孪生之上的语义骨架

几何模型告诉你“在哪里”，本体告诉你“是什么、为什么、受什么约束”。

连接几何、文档、传感器、工单和法规

把工程关系变成可检索、可推理的三元组

为 AI 提供确定性边界，降低幻觉风险

01

输入数据：图纸 / 模型 / 文档 / 工单

02

本体层：对象 / 关系 / 约束 / 版本

03

应用层：冲突识别 / 合规校验 / 决策支持

08 / 40

02

CHAPTER 02 · Standards

国际标准与参考模型

ISO 15926、CFIHOS、DIAMOND 与形式化验证共同构成核电工程语义底座。

01

ISO 15926：全生命周期数据交接

02

CFIHOS：标签、属性与文档分类

03

DIAMOND：核能部署领域本体

ISO 15926 / CFIHOS / DIAMOND

09 / 40

02 / 国际标准与参考模型

ISO 15926 / CFIHOS / DIAMOND 的功能分工

这些标准与参考模型分别解决交接、字典、核能领域语义和行为验证问题。

01

ISO 15926

02

4D 时序模型

03

CFIHOS

04

设备标签与属性字典

05

DIAMOND

06

BFO 上层本体

07

LML 生命周期建模

08

Monterey Phoenix

09

OWL / RDF / RDFS

10

SPARQL 查询

11

SWRL 规则

12

统一语义底座

12

个互补构件形成核电语义技术底座

10 / 40

02 / 国际标准与参考模型

ISO 15926、CFIHOS 与 DIAMOND 解决不同层面的互操作

ISO 15926 管生命周期交接，CFIHOS 管标准化字典，DIAMOND 管核能领域语义。

01STANDARD

ISO 15926 / CFIHOS

流程工业全生命周期数据集成
设备标签、属性和文档分类
适合 handover 与跨系统共享

02DOMAIN

DIAMOND

INL 牵头的核能领域本体
采用 BFO 作为上层本体
结合系统工程生命周期建模

工程落地不是二选一，而是用 ISO/CFIHOS 管交接和字典，用 DIAMOND 管核能语义。

11 / 40

02 / 互操作路径

从标签字典到场景验证

核电本体底座可以按五个层级逐步成熟。

01

统一命名

Tag / 属性 / 文档分类

02

对象建模

系统、设备、空间

03

关系建模

连接、包含、依赖

04

规则推理

约束传播与冲突识别

05

行为验证

MP 场景穷尽生成

成熟路径从“名字一致”走向“行为可验证”。

12 / 40

03

CHAPTER 03 · Configuration

工程控制

唯一身份、配置基线、约束传播和法规证据链，是本体进入工程管理的核心路径。

01

唯一身份解析

02

配置控制闭环

03

法规证据可复现

Canonical identity is configuration control

13 / 40

03 / 唯一身份

唯一身份解析层

owl:sameAs 或自定义映射关系，把异构系统指向同一个语义实体。

01

设计视图

P&ID 中的 P-123 是设计定义和流程上下文。

02

采购视图

采购清单中的 P-123A 关联制造商、批次和资质。

03

运行视图

历史数据库与 CMMS 中的测点、工单、状态记录回到同一节点。

14 / 40

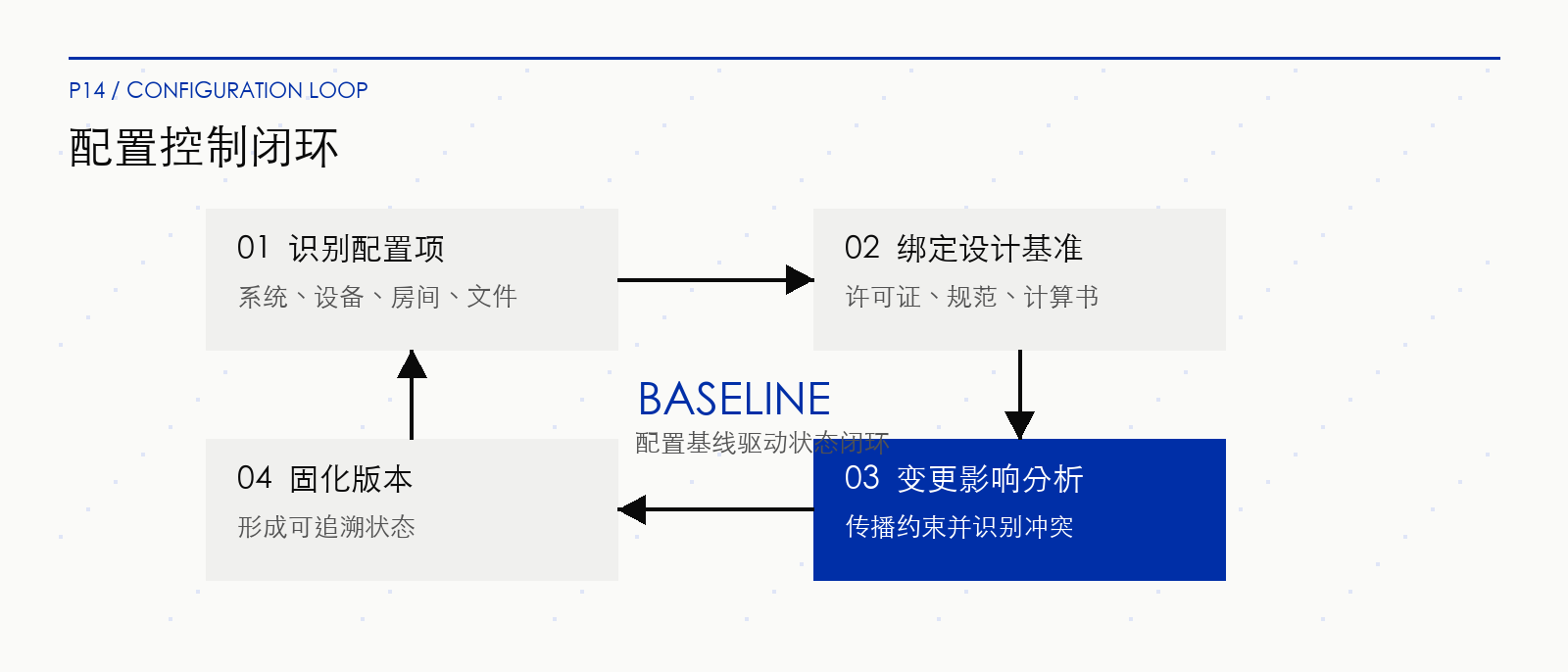

03 / 配置控制

配置控制是一个持续闭环，不是一张静态清单

设备替换、备件替代和技术改造都必须保留时间轴、证据和语义等价关系。

01

识别配置项

系统、设备、房间、文件和规则进入对象模型

02

绑定设计基准

许可证、规范、计算书和安全分类形成证据链

03

变更影响分析

推理机传播约束并识别冲突

04

固化版本

当前安装实体与历史实体都保留可追溯路径

15 / 40

03 / EQ 约束

约束传播：从房间条件推导设备资质

本体能把非表格化的多维关系显性化。

01TOPOLOGY

关系拓扑

属于 A 列安全列
定义压力边界
位于特定辐射与温湿度环境

02REASONING

推理结果

计算抗震等级
传播环境鉴定要求
识别低资质备件误装风险

工程约束不再只靠专家记忆，而是进入可计算关系图。

16 / 40

03 / 合规证据

法规证据链必须可复现

10 CFR 50.59 与 Appendix B 要求变更影响与设计决策证据能够被追溯。

50.59

Impact

变更是否影响许可证基准

App.B

QA

安全级系统设计证据链

Delta

Lineage

数据湖与治理目录捕获版本血缘

Compliance chain / Ontology version / Data lineageIKB · SPEC

17 / 40

04

CHAPTER 04 · I&C Safety

安全验证

I&C 纵深防御、物理分离、电气隔离和通信独立性，需要机器可检查的语义模型。

01

I&C 架构本体

02

独立性校验

03

SPARQL 违规检索

Defense-in-depth needs machine-checkable semantics

18 / 40

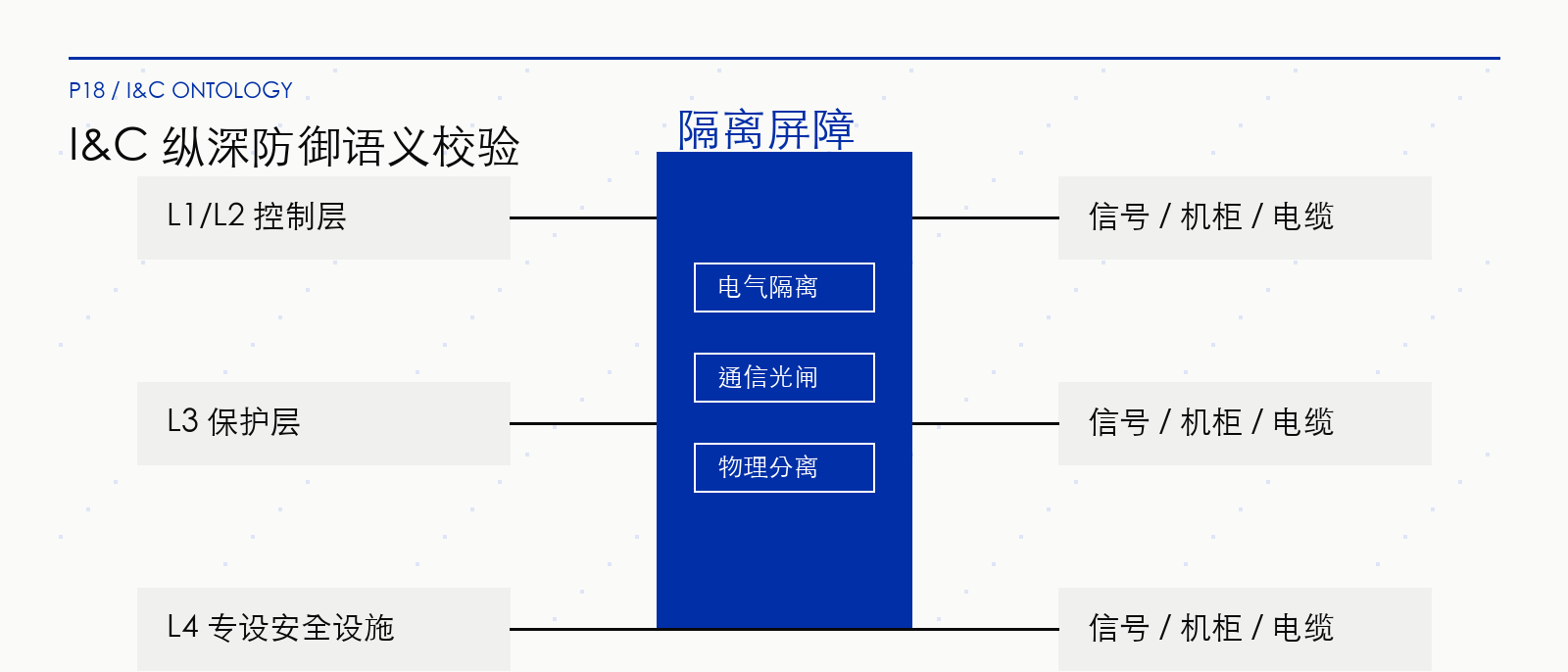

04 / I&C 本体

I&C 架构本体把信号、机柜、电缆和安全等级放进同一张图

VTT 基于 OWL 的研究展示了纵深防御校验的可行性。

遍历全厂百万级信号通路和拓扑关系

用 SPARQL 捕捉不符合纵深防御的路径

把人工多专业对照转化为自动语义检索

01

信号通路：控制层到保护层

02

隔离屏障：电气 / 通信 / 物理

03

违规告警：双向通信或共通道

19 / 40

04 / 独立性

物理分离与通信独立性要一起校验

同通道敷设和跨安全边界双向通信，都会破坏纵深防御。

01PHYSICAL

物理分离

安全列电缆不能共用桥架
缺少防火屏障的近距离并行需报警
hasCableRoute / sharesConduitWith 显式建模

02ELECTRICAL

电气与通信隔离

跨安全等级需要隔离继电器或光耦
通信层禁止双向风暴拖垮安全处理器
hasCommunicationDiode 作为逻辑断言

独立性不是图纸阅读结论，而是可查询、可推理的图结构。

20 / 40

04 / SPARQL

语义检索可以把深层违规从图纸海洋中拉出来

SPARQL 不只是查询语法，而是安全分析员的工程放大器。

01

SafetyCable

02

belongsToTrain

03

Train_A

04

Train_B

05

hasCableRoute

06

sharesConduitWith

07

Conduit

08

Cabinet

09

SafetyClass

10

IsolationRelay

11

CommunicationDiode

12

Violation

秒级

从海量接线和拓扑关系中定位违规组合

21 / 40

04 / Visual Evidence

I&C 语义安全网

把信号路径、物理路由、电气隔离和通信方向统一成可验证关系，才能让 DiD 从原则落到工程。

Query

SPARQL

自动遍历关系

Rule

OWL

表达约束

Alert

DiD

标记违规路径

22 / 40

05

CHAPTER 05 · Lifecycle

生命周期场景

从 BIM、退役、NLP 合规到运维诊断和核保障，本体让生命周期数据形成可推理闭环。

01

语义 BIM 与退役

02

NLP + 本体合规

03

运维、核保障与危机推演

Geometry needs nuclear meaning

23 / 40

05 / 生命周期

语义 BIM 与退役本体

从新建反应堆 CDE 到老旧设施退役，语义层连接几何、源项、物流和 ALARA。

01

Pallas CDE

荷兰 Pallas 项目以 W3C RDFS 构建通用数据环境，打破工具锁定。

02

PLEIADES

欧盟退役平台将 CAD/BIM、辐射源项、机器人路径和废物包装接入本体。

03

ALARA

剂量、路径、切割方案和包装策略在语义层进行统一优化。

24 / 40

05 / 退役案例

PLEIADES 的三个验证场景

不同设施暴露出的数据难题不同，但都需要语义整合。

01

Garona

点云与材料激活深度绑定，支撑 RPV 切割方案。

02

Halden

地下岩洞和历史日志转化为退役事件知识。

03

Tricastin

大型构件运输路径结合实时剂量判定包装策略。

04

机器人

把路径规划结果接入退役本体。

05

废物包装

物流、剂量、容器和合规要求联动。

06

剂量控制

服务 ALARA 原则下的方案优化。

25 / 40

05 / ALARA

退役阶段的本体价值更接近“风险优化器”

历史图纸缺失、源项分布不清、材料退化和物流路径复杂，让本体成为统筹层。

DATA

源项不确定

点云、扫描、历史日志和现场测量需要统一坐标与语义。

3D

ACTION

作业路径复杂

切割、搬运、机器人进入和人员剂量需要统一计划。

PATH

RULE

ALARA 约束

方案不是最短路径，而是剂量、物流和法规的综合最优。

LOW

26 / 40

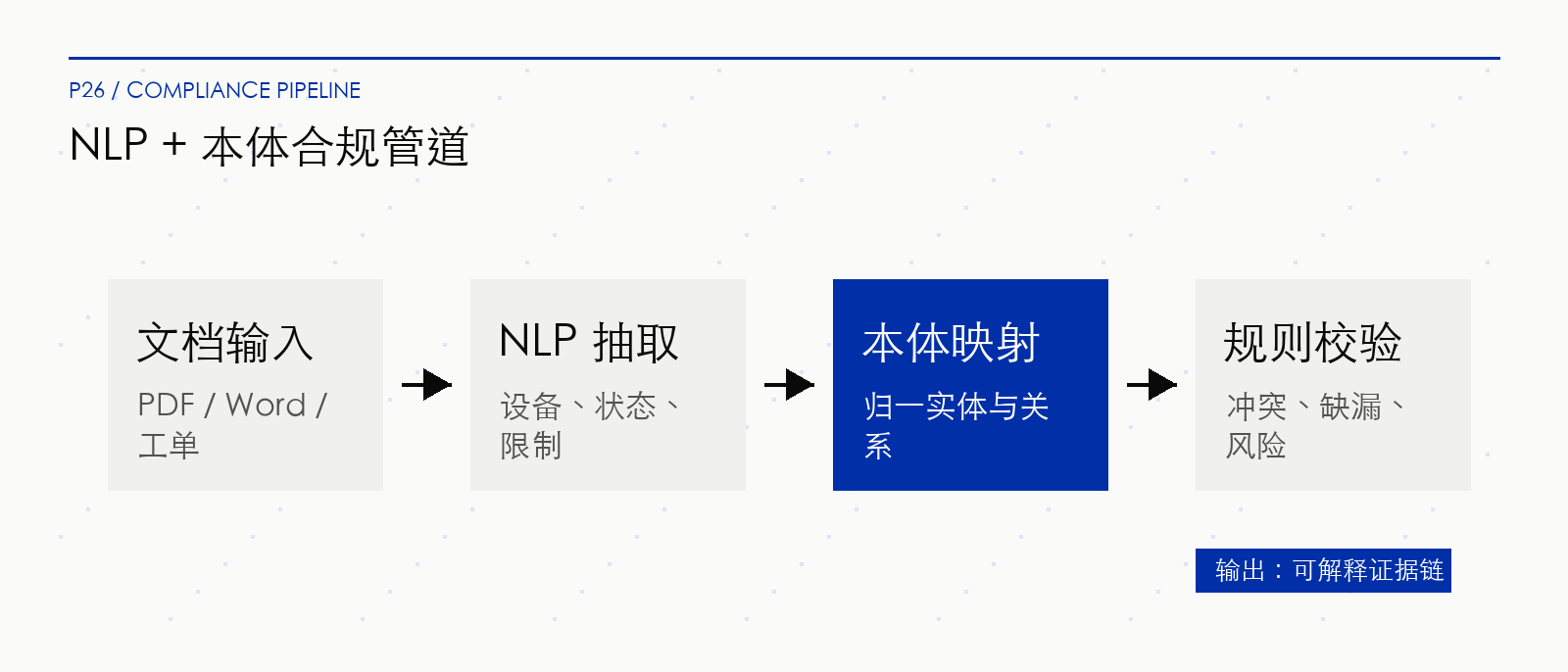

06 / NLP + 本体

合规验证自动化：柔性抽取，刚性推理

NLP 从非结构化文本抽取候选事实，本体负责关系校验、规则约束和证据复现。

01

读取文档

PDF、Word、工作变更单和运行规程

02

抽取实体

设备、状态、限制、动作与条件

03

映射本体

实体归一、关系补全、版本绑定

04

规则校验

发现矛盾、缺漏和合规风险

27 / 40

06 / AI 边界

LLM 与本体是互补关系，不是替代关系

生成式 AI 擅长语义捕捉，本体擅长确定性合规。

01LLM

柔性感知

读取长文本
抽取候选关系
补全非结构化语义

02ONTOLOGY

刚性推理

约束不可随意改写
规则可审计
推理链可复现

核安全场景中的 AI 应被本体约束，而不是替代本体。

28 / 40

06 / 合规管道

从工作变更单到合规警报

材料中的 Framatome / Westinghouse 工作流可抽象成五步闭环。

01

录入变更单

自然语言描述

02

NLP 识别

设备与危险状态

03

本体归一

映射唯一实体

04

规则推理

检查安全限值

05

生成警报

输出可解释证据

核心不是“AI 看懂文本”，而是“文本触发可审计的工程推理”。

29 / 40

07 / 应用版图

本体开始进入运行、诊断、保障和危机推演

AAS

设备状态与 ISO 15926 双重映射

EDF

ConnexITy 汽轮发电机组智能诊断

IAEA

核保障监督数据融合

ODSG

特殊核材料场景生成

RAND

ROMANCER 核危机升级模型

工程本体正在从设计交付扩展到运行决策与安全治理。

30 / 40

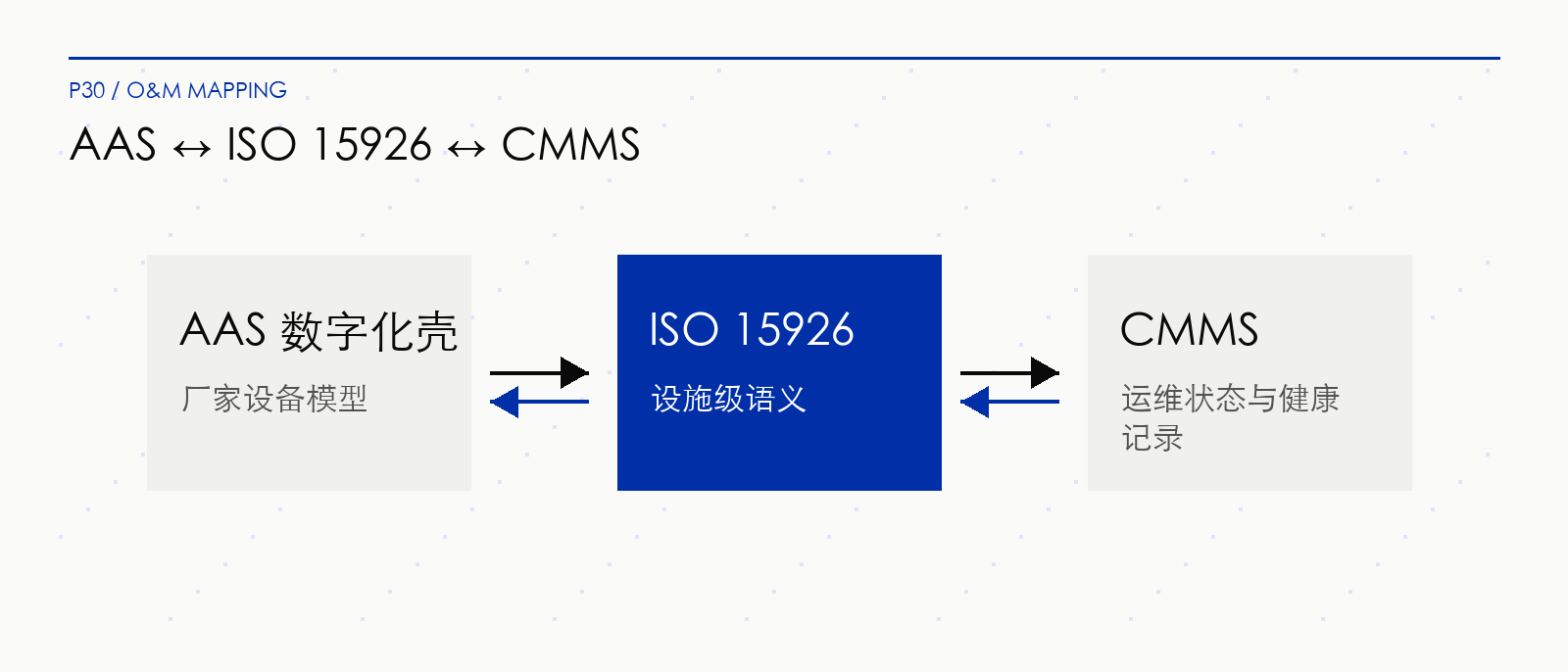

07 / 运维

AAS + ISO 15926 解决长期运维中的设备替换语义漂移

频繁备件替换和设备升级会不断冲击 CMMS 的数据一致性。

AAS 提供厂家设备的数字化壳

ISO 15926 提供设施级生命周期语义

双映射让设备状态、维护信息和健康数据可迁移

01

设备侧：AAS 数字化壳

02

设施侧：ISO 15926 语义模型

03

运维侧：CMMS 状态与健康记录

31 / 40

07 / ConnexITy

ConnexITy 是可解释诊断闭环

EDF 生态中的智能诊断不是孤立算法，而是仿真、机器学习、本体和许可证边界共同约束。

01

Monitor

多物理场仿真和机器学习检测偏差。

02

Diagnose

本体把症状、部件、工况和历史故障联系起来。

03

Decide

维护建议必须满足运行许可证和安全边界。

32 / 40

07 / 核保障

核保障场景需要跨源信息融合

IAEA、ORNL 等场景把声明、视察、物料账目、地理空间和工艺逻辑汇成可推理知识图。

01

官方声明

成员国定期提交的核材料信息。

02

实地视察

检查报告、设备观测和现场证据。

03

物料账目

MBA 记录与核材料平衡变化。

04

地理空间

站址、设施、运输路径和环境背景。

05

工艺逻辑

从蒸汽发生器到冷却系统的不可见关联。

06

场景生成

ODSG 用本体生成 SNM 检测测试场景。

33 / 40

危机推演要回答的不是有什么装备，而是什么事件会把风险推高。

RAND ROMANCER / escalation ontology

34 / 40

06

CHAPTER 06 · Future Evolution

未来演进

从标准互操作、AI + 本体到全生命周期语义孪生(Semantic Twin)，核电工程进入可审计、可推理的知识运营阶段。

01

标准化与互操作

02

AI 柔性感知 + 刚性推理

03

语义孪生闭环

Standards / AI ontology / Semantic twin

35 / 40

06 / 未来演进

未来三大演进方向

报告最终指向：标准互操作、AI + 本体、全生命周期语义孪生(Semantic Twin)。

01

标准化与互操作

SMR 跨国部署需要统一监管与供应链数据语言。

SMR

02

AI 柔性感知 + 刚性推理

LLM 负责抽取，本体负责约束与审计。

AI

03

语义孪生闭环

从设备与图纸移交者升级为全生命周期语义知识运营者。

TWIN

36 / 40

06 / Implementation

落地规格：先建语义底座，再建智能应用

核电本体工程应从数据治理、模型治理和安全治理同步启动。

MVP

90d

选一个系统、一个场景、一条变更链

Model

4D

对象、关系、时间、状态同建模

Govern

QA

版本、权限、证据、审计同步设计

Semantic first / AI second / Safety alwaysIKB · SPEC

37 / 40

06 / 治理原则

三条原则防止本体项目失焦

本体不是画概念图，而是进入工程控制和安全合规的基础设施。

01

对象优先

先建立系统、设备、空间、文档、要求的唯一身份。

02

规则前置

把许可证基准、技术规范和质保要求转为可验证规则。

03

闭环落地

每个应用场景都要回写对象状态、证据和版本。

没有工程闭环的知识图谱，只是另一种文档库。

38 / 40

06 / Value

价值账本：核电本体的收益不是单点效率

1

统一身份，减少跨系统语义漂移

4D

时间状态进入配置控制

N×

跨项目复制参考字典与规则

AI

用刚性规则约束柔性模型

QA

法规证据链可复现、可审计

价值来自把知识沉淀为可复用、可审计、可推理的工程资产。

39 / 40

核电的下一代数字孪生，将是语义孪生(Semantic Twin)。

Semantic twin / lifecycle knowledge operator

40 / 40

SEMANTIC TWIN

从图纸移交，到语义知识运营。

ONTOLOGY · NUCLEAR

40 / 40

01

用本体统一对象、关系、状态和规则

02

用推理机制守住配置控制、I&C 独立性和法规证据链

03

用 AI + 本体构建面向全生命周期的语义孪生(Semantic Twin)

END
